NBR 15220-1 A -5 (DESEMPENHO TÉRMICO)
Lei disponível em:
Essa norma fala sobre o desempenho térmico de edificações e é dividida em cinco partes:
Parte 1: Definições, símbolos e unidades.
Parte 2: Métodos de cálculo da transmitância térmica, da capacidade térmica, do atraso térmico e do fator solar de elementos e componentes de edificações.
Parte 3: Zoneamento bioclimático brasileiro e diretrizes construtivas para habitações unifamiliares de interesse social.
Parte 4: Medição da resistência térmica e da condutividade térmica pelo princípio da placa quente protegida.
Parte 5: Medição da resistência térmica e da condutividade térmica pelo método fluximétrico.
- Parte 1 - principais definições
Esta parte da NBR estabelece as definições e os correspondentes símbolos e unidades de termos relacionados com o desempenho térmico de edificações.
Fluxo de calor: Quociente da quantidade de calor que atravessa uma superfície durante um intervalo de tempo pela duração desse intervalo. Símbolo= Q
Condutividade térmica:Propriedade física de um material homogêneo e isótropo, no qual se verifica um fluxo de calor constante, com densidade de 1 W/m2, quando submetido a um gradiente de temperatura uniforme de 1 Kelvin por metro (2). Símbolo= λ
Condutividade do concreto:1,37
Resistência térmica de elementos e componentes: Quociente da diferença de temperatura verificada entre as superfícies de um elemento ou componente construtivo pela densidade de fluxo de calor, em regime estacionário. Símbolo= R
Capacidade térmica :Quantidade de calor necessária para variar em uma unidade a temperatura de um sistema (3). Símbolo= C

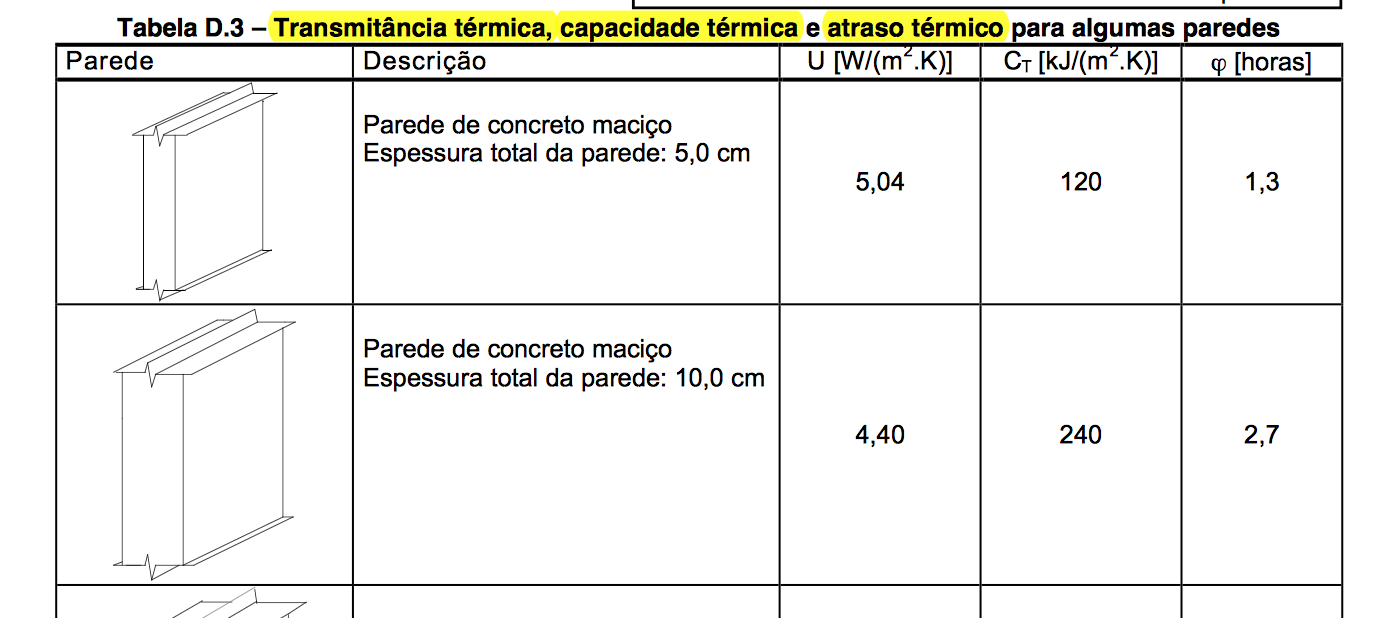

- Parte 2 - Métodos de cálculo
Esta parte da NBR estabelece procedimentos para o cálculo das propriedades térmicas - resistência, transmitância e capacidade térmica, atraso térmico e fator de calor solar - de elementos e componentes de edificações.
Fórmulas básicas
Resistência térmica:
Transmitância térmica:
- Parte 3 - Zoneamento bioclimático
Esta parte da NBR estabelece um Zoneamento Bioclimático Brasileiro abrangendo um conjunto de recomendações e estratégias construtivas destinadas às habitações unifamiliares de interesse social.
O zoneamento bioclimático brasileiro compreende oito diferentes zonas

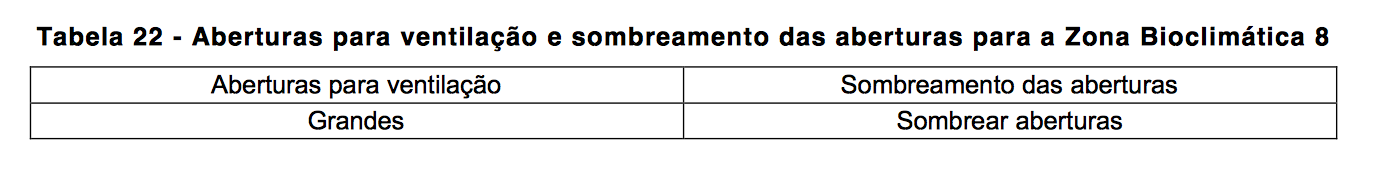

Fortaleza está inserida na Zona bioclimática 8

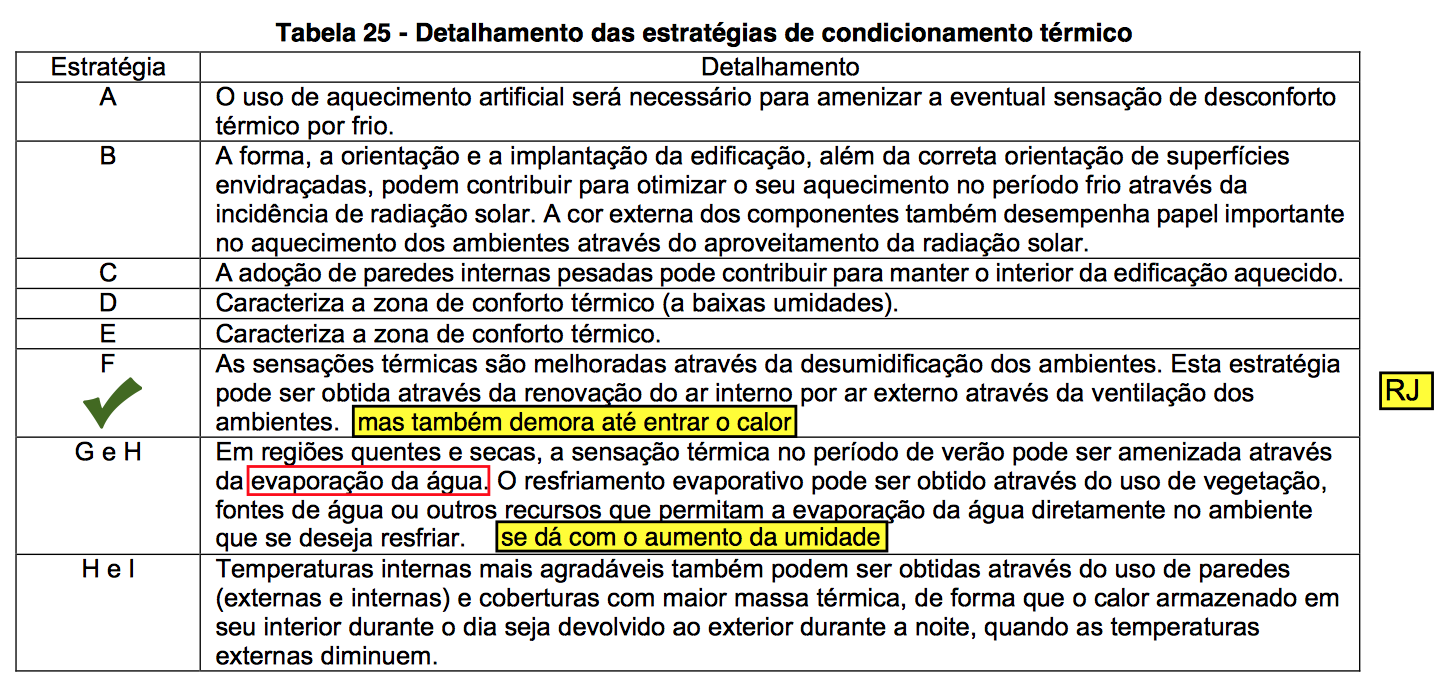

Em Fortaleza se utilizam as estratégias F, I e J.
- Parte 4 - Medição
Esta Norma estabelece o método absoluto para determinação, em regime permanente, da resistência térmica e da condutividade térmica de materiais sólidos, usando-se a aparelhagem denominada placa quente protegida, tendo a placa uma largura total ou diâmetro acima de 200 mm e uma largura do anel de guarda entre 1/4 e 1/6 do diâmetro ou da largura total.
- Parte 5 - Medição
Esta Norma estabelece o método de utilização de técnicas fluximétricas para medir a resistência térmica em regime estacionário através de corpos-de-prova na forma de placas planas, podendo-se deduzir por cálculo a condutividade térmica.
O resultado da medição é a resistência térmica individual do(s) corpo(s)-de-prova submetido(s) ao ensaio, sendo possível então calcular sua condutividade térmica, caso os corpos-de-prova sejam constituídos de material homogêneo.
NOTA: Trata-se de um método relativo que necessita de uma pré-calibração periódica da aparelhagem com o auxílio de corpos-de-prova cujas resistências térmicas (ou a condutividade térmica) foram determinadas segundo o método absoluto da placa quente protegida, descrito na NBR 02:135.07-001/
